17 Jul Por qué pagar más por un relé diferencial tipo B en instalaciones fotovoltaicas
Seguridad adaptada a la realidad de la energía solar
Las instalaciones fotovoltaicas modernas están compuestas por inversores, strings de paneles, optimizadores de potencia y, cada vez más, sistemas de almacenamiento en baterías. Esta combinación puede generar corrientes de fuga con componentes de corriente continua (CC) o formas de onda no convencionales, como corrientes alternas con alta distorsión o pulsos rectificados.
Tabla de contenidos
Es relativamente frecuente ver que en este tipo de instalación se utilizan diferenciales tradicionales tipo AC o tipo A por su menor precio y mayor facilidad de localización. Hay que decir que estos diferenciales están diseñados para detectar corrientes de fuga de formas específicas —por ejemplo, senoidales puras o alternas pulsantes— pero son ineficaces cuando la corriente de fuga contiene componentes continuos puros o superpuestos, lo cual representa una vulnerabilidad crítica en sistemas solares.
Usar un diferencial tipo A o tipo AC en lugar de uno tipo B en una instalación fotovoltaica es un error técnico que puede tener consecuencias graves a nivel de seguridad, continuidad del servicio y cumplimiento normativo.
- Con respecto a las personas, existe un riesgo de electrocución directa o indirecta, si alguien entra en contacto con una carcasa metálica defectuosa que no esté bien puesta a tierra.
- Con respecto a los equipos, una corriente de fuga constante, aunque no sea muy alta, puede provocar efectos térmicos (arcos, puntos calientes, chispas) en conexiones, envolventes o canalizaciones, con un riesgo posible de incendio en cuadros eléctricos, canalizaciones o inversores.
- Además, hay un riesgo añadido por la falsa sensación de seguridad. Al no haber disparos se asume que todo va bien, aunque la instalación esté en condiciones peligrosas, por lo que se omiten los mantenimientos o revisiones, lo que puede llevar a accidentes inesperados.
En este contexto, el uso de un relé diferencial tipo B se vuelve imprescindible para ofrecer una protección completa y eficaz, ajustada a las condiciones reales que se presentan en una instalación fotovoltaica.
¿Qué es un diferencial tipo B y por qué es necesario?
El diferencial tipo B es capaz de detectar:
- Corrientes alternas senoidales.
- Corrientes alternas pulsantes.
- Corrientes de fuga con componentes de alta frecuencia (hasta 1 kHz).
- Corrientes continuas puras.
Este comportamiento es esencial en aplicaciones donde intervienen convertidores electrónicos (como inversores solares, variadores de velocidad, cargadores de vehículos eléctricos o sistemas de almacenamiento), ya que pueden inyectar en la instalación corrientes de fuga que no se detectan con diferenciales convencionales.
Además, un diferencial tipo B evita que se produzcan fenómenos de saturación del núcleo del toroide —algo habitual cuando una corriente continua se introduce en el sistema—, garantizando así una respuesta fiable y continua ante cualquier tipo de defecto.

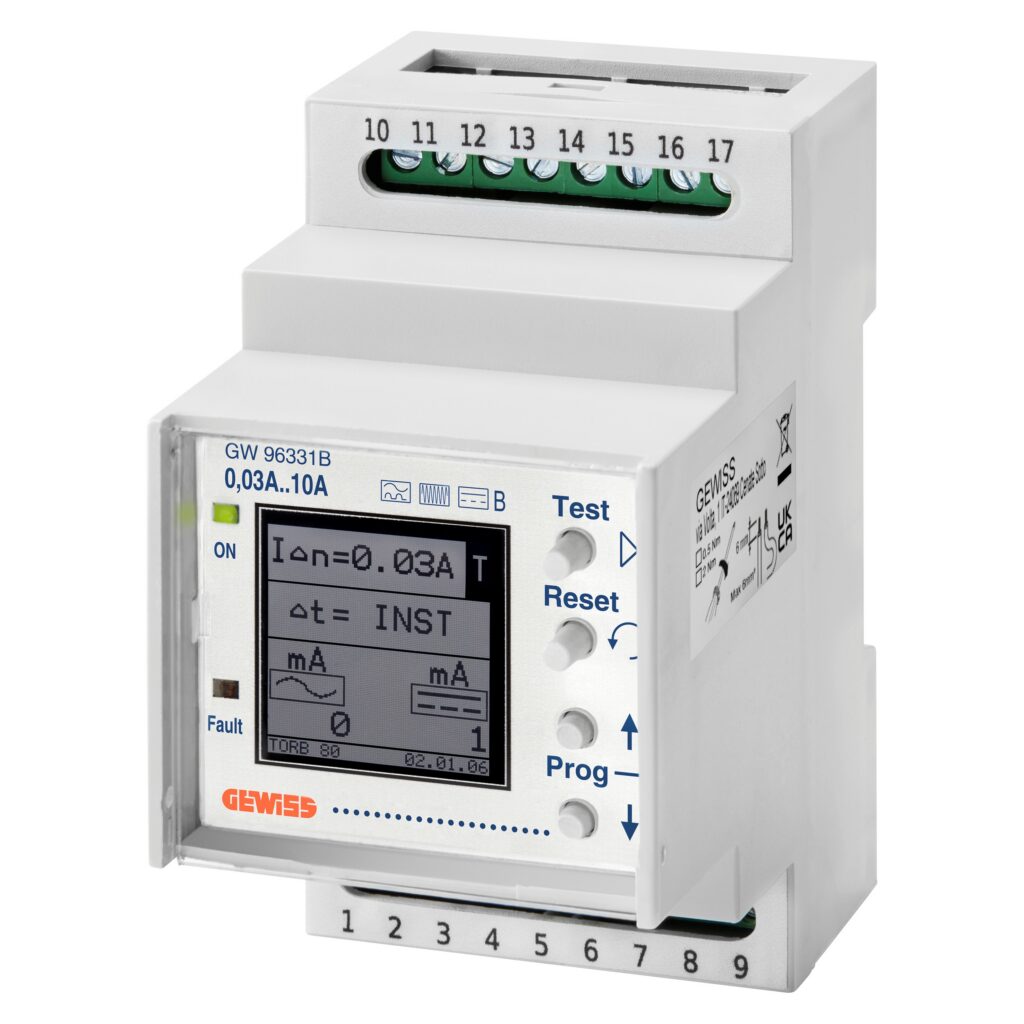

W96331B de Gewiss: protección avanzada, flexible y robusta
El relé diferencial electrónico tipo B de Gewiss, GW96331B, ha sido desarrollado específicamente para cubrir estas necesidades, con un diseño que permite adaptarse a una amplia gama de instalaciones, tanto residenciales como industriales, gracias a su toroide separado.
Principales características técnicas:
| Función | Descripción |
| Tipo de corriente detectada | CA, pulsante y CC pura |
| Corriente de disparo ajustable | 30 mA a 10 A (selectividad total) |
| Retardo de disparo programable | Desde 0,1 hasta 10 segundos |
| Alimentación | 230 V AC – 50/60 Hz |
| Montaje | Carril DIN – 3 módulos |
| Indicadores LED | Estado, fallo, prealarma |
| Salidas auxiliares | Contactos de alarma y fallo (10 A, AC1) |
| Norma de referencia | EN 60947-2 Anexo M |
El GW96331B no solo ofrece una protección completa frente a cualquier tipo de corriente residual, sino que también proporciona una señalización clara y precisa del estado del sistema, incluyendo funciones de prealarma que permiten detectar tendencias antes de que se produzca una desconexión.
Modularidad y adaptabilidad: toroides para cada necesidad
Una de las ventajas principales del GW96331B es su toroide externo, que se selecciona en función del calibre de la instalación. Esto permite cubrir desde pequeños sistemas monofásicos hasta grandes instalaciones trifásicas industriales.
Modelos de toroides disponibles:
| Modelo | Diámetro interior | Corriente máxima recomendada |
| GW96332B | 35 mm | Hasta 160 A |
| GW96333B | 80 mm | Hasta 320 A |
| GW96334B | 110 mm | Hasta 450 A |
| GW96335B | 210 mm | Hasta 720 A |
Este enfoque modular simplifica el diseño y la implementación, permitiendo ajustar la protección diferencial sin sobredimensionar ni comprometer la seguridad.
Ahorro a largo plazo: invertir hoy para evitar fallos mañana
Es cierto que los relés tipo B tienen un coste inicial superior frente a otras soluciones. Sin embargo, en instalaciones fotovoltaicas este coste adicional se traduce en fiabilidad, continuidad de servicio y prevención de riesgos:
- Evita interrupciones injustificadas por falsas detecciones o bloqueos.
- Previene situaciones peligrosas en presencia de fugas de corriente continua no detectadas.
- Prolonga la vida útil de la instalación eléctrica y de los equipos conectados.
- Facilita el cumplimiento normativo, especialmente en entornos industriales y terciarios.
Además, al incorporar retardo ajustable y funciones de alarma, permite aplicar estrategias de mantenimiento predictivo, evitando desconexiones intempestivas y reduciendo tiempos de intervención.
Aplicaciones recomendadas
El uso del GW96331B es especialmente recomendable en:
- Plantas solares fotovoltaicas (con inversores string o centralizados).
- Instalaciones con baterías e híbridas.
- Edificios con cargadores para vehículos eléctricos.
- Centros de producción con maquinaria de control electrónico.
- Sistemas industriales con variadores de frecuencia o alimentación ininterrumpida (UPS).
Conclusión
Elegir un relé diferencial tipo B con toroide separado como el Gewiss GW96331B es una decisión técnica acertada en instalaciones donde la fiabilidad y la protección total son innegociables. Aunque la inversión inicial sea algo mayor que con otras soluciones, el valor que aporta en términos de seguridad, continuidad operativa y prevención de fallos justifica sobradamente su adopción.
En energía solar, la protección no debe quedarse a medias. Apostar por una protección diferencial completa es invertir en el rendimiento, la seguridad y la tranquilidad a largo plazo.
