Armónicos en la red eléctrica: el enemigo silencioso que está encareciendo tu factura energética

21 Jul Armónicos en la red eléctrica: el enemigo silencioso que está encareciendo tu factura energética

La transformación digital de fábricas, oficinas y edificios ha traído consigo un salto enorme en eficiencia y control. Pero tiene un efecto colateral que muchas instalaciones todavía no han detectado: la red eléctrica de hoy ya no se parece a la de hace una década, y eso está generando un problema técnico que crece silenciosamente en segundo plano.

Ese problema se llama distorsión armónica, y aunque no se ve, se nota: en la factura, en las averías y en la vida útil de los equipos.

¿Por qué la red eléctrica «ya no es lo que era»?

Toda instalación eléctrica está diseñada, en origen, para trabajar con una onda senoidal limpia. El problema es que cada vez conectamos más equipos que no consumen la corriente de forma lineal, sino que la «recortan» y la deforman.

Algunos de los principales responsables:

• Variadores de frecuencia en motores y bombas.
• Iluminación LED y sus drivers electrónicos.
• Servidores, racks y equipamiento de centros de datos.
• Fuentes conmutadas presentes en casi cualquier dispositivo electrónico moderno.
• Sistemas SAI/UPS de protección de suministro.
• Puntos de recarga para vehículo eléctrico.
• Equipos de climatización de última generación.

Cuantos más equipos de este tipo conviven en una misma instalación, mayor es la probabilidad de que la onda eléctrica llegue deformada a cada rincón del edificio o la planta. Y esa deformación no se queda donde se genera: viaja por toda la red y afecta también a equipos que, en principio, no tienen nada que ver con el problema.

Las señales de que tu instalación puede tener un problema de armónicos

A menudo, los armónicos no se identifican como tales. Se confunden con «cosas que pasan» en una instalación. Estas son algunas de las señales más habituales:

La factura energética sube sin motivo aparente
Los armónicos generan pérdidas adicionales en cables, transformadores y embarrados. Ese consumo extra no aporta ningún trabajo útil: simplemente se traduce en calor y en euros perdidos.

Los transformadores y cuadros «calientan» más de lo normal
El sobrecalentamiento constante deteriora el aislamiento de los equipos antes de tiempo, acelerando su envejecimiento y reduciendo su vida útil real frente a la teórica.

Los diferenciales y magnetotérmicos saltan sin causa justificada
Una elevada distorsión puede provocar disparos de protecciones sin que exista una sobrecarga real, generando paradas de producción o cortes de servicio difíciles de justificar sobre el papel.

Equipos electrónicos sensibles fallan de forma repetida
PLCs, servidores, variadores o instrumentación de medida pueden sufrir reinicios, errores de comunicación o averías prematuras, sin que a simple vista se relacione con la calidad del suministro.

Los equipos «duran menos de lo que deberían»
Motores, condensadores y transformadores trabajando bajo distorsión armónica sufren un desgaste acelerado, lo que dispara la necesidad de mantenimiento y de sustituciones anticipadas.

Lo complicado es que cada uno de estos síntomas, por separado, tiene mil posibles explicaciones. Por eso los armónicos son uno de los problemas eléctricos que más tiempo tardan en diagnosticarse correctamente.

El primer paso nunca es «poner un filtro»

Es habitual pensar que la solución pasa directamente por instalar un equipo corrector. Pero actuar sin datos es arriesgado: cada instalación tiene una combinación única de cargas, y una solución mal dimensionada puede no resolver el problema o incluso generar otros nuevos.

Antes de invertir en cualquier corrección, lo razonable es:

• Analizar el comportamiento real de la red en la instalación.

• Identificar qué cargas están generando la distorsión y en qué proporción.

• Cuantificar el nivel de armónicos presente frente a los límites recomendados.

• Seleccionar la solución técnica adecuada a esa realidad concreta, no a una genérica.

Este enfoque medir primero, actuar después es el que permite pasar de «creemos que puede ser un problema de armónicos» a «sabemos exactamente qué está pasando y cómo solucionarlo».

Encuentra la solución ideal con Harmonics Calculator de Circutor

En Grupo Sinelec trabajamos como distribuidores oficiales de Circutor, uno de los fabricantes de referencia en soluciones de calidad de energía, y ponemos a disposición de instaladores e industria tanto el asesoramiento técnico como las herramientas necesarias para abordar este tipo de incidencias con garantías.

Para la fase de análisis, Circutor dispone de la Harmonics Calculator, una herramienta de simulación que permite recrear las cargas de una instalación, visualizar cómo se deforma la onda eléctrica y obtener una primera estimación de las necesidades reales de filtrado, antes de tomar ninguna decisión de inversión.

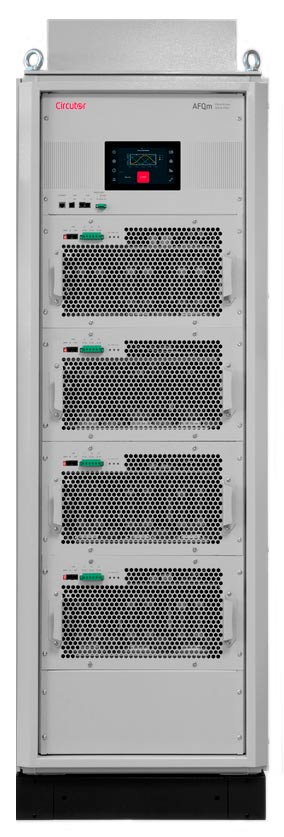

Una vez identificada la necesidad, Circutor cuenta con la gama de filtros activos de armónicos AFQm, diseñada para corregir la distorsión de forma dinámica y adaptarse a instalaciones con cargas variables, ayudando a reducir pérdidas, proteger equipos sensibles y evitar disparos innecesarios de protecciones.

Desde Grupo Sinelec acompañamos a nuestros clientes en todo el proceso: desde la detección inicial del problema hasta la puesta en marcha de la solución más adecuada, con el objetivo de conseguir instalaciones más eficientes, más fiables y con un menor coste de explotación a largo plazo.

Si sospechas que tu instalación puede tener un problema de calidad eléctrica, el primer paso es siempre medir antes de actuar. Nosotros podemos ayudarte a dar ese paso.
