Cómo realizar un análisis de calidad de red eléctrica: claves para detectar problemas y mejorar la instalación

04 Sep Cómo realizar un análisis de calidad de red eléctrica: claves para detectar problemas y mejorar la instalación

La calidad de la red eléctrica es un factor determinante para garantizar el correcto funcionamiento de cualquier instalación. Una red aparentemente estable puede esconder problemas que afectan al rendimiento de los equipos, provocan averías, incrementan los costes de mantenimiento e incluso generan sobrecostes en la factura eléctrica. Además, una mejor calidad de red alarga la vida útil de los componentes conectados y mejora la seguridad de quienes trabajan con ellos.

Por este motivo, analizar la calidad de red debería ser uno de los primeros pasos antes de plantear cualquier actuación de eficiencia energética, y ese paso pasa por el diagnóstico y la auditoría eléctrica: la toma e interpretación de mediciones de potencia, energía y demás variables necesarias para entender qué está pasando en la instalación y qué acciones correctivas pueden aplicarse.

¿Por qué es importante analizar la calidad de la red?

Una mala calidad de suministro puede tener un origen externo, relacionado con la red de distribución, o interno, provocado por las propias cargas conectadas a la instalación. En ambos casos, conocer qué está sucediendo es fundamental para poder actuar.

Problemas como sobretensiones, subtensiones, huecos o interrupciones de tensión, así como desequilibrios entre fases, flicker o distorsión armónica pueden afectar directamente a equipos electrónicos, motores, sistemas de automatización y otros elementos críticos de una instalación.

A esto se suma la denominada calidad de consumo, relacionada con el comportamiento de las cargas conectadas. Determinados equipos pueden generar corrientes armónicas o consumir energía reactiva, reduciendo el rendimiento de la instalación y provocando:

• Disparos de protecciones
• Sobrecalentamientos
• Fallos en baterías de condensadores
• Problemas en sistemas de control y comunicaciones

Por tanto, analizar la calidad de red no consiste únicamente en comprobar si la tensión se encuentra dentro de unos valores determinados. Es necesario obtener una visión global del sistema y estudiar diferentes variables eléctricas.

¿Cómo realizar un análisis de calidad de red paso a paso?

Para realizar un análisis de calidad de red es necesario seguir un proceso ordenado que permita identificar el origen de posibles problemas y valorar su impacto en la instalación:

1. Definir el objetivo: identificar qué problema se quiere analizar, como armónicos, huecos de tensión, disparos de protecciones o fallos en equipos.
2. Seleccionar los puntos de medida: localizar los cuadros, líneas o cargas donde sea necesario realizar el registro.
3. Configurar el analizador: establecer correctamente los parámetros y variables que se van a monitorizar.
4. Registrar los datos: realizar las mediciones durante un periodo representativo de la actividad de la instalación.
5. Analizar los resultados: revisar tensión, corriente, frecuencia, armónicos, flicker, desequilibrios y eventos de calidad.
6. Identificar el origen: relacionar las perturbaciones detectadas con el funcionamiento de las cargas para determinar si proceden de la red o de la propia instalación.
7. Aplicar y comprobar las medidas correctivas: plantear las actuaciones necesarias y realizar nuevas mediciones para verificar su eficacia.

Este proceso permite convertir las mediciones en información útil para mejorar la fiabilidad, seguridad y eficiencia de la instalación.

¿Qué parámetros debemos analizar?

Un análisis completo debe comenzar con la medición y registro de los principales parámetros eléctricos: tensión, corriente, potencia, energía y frecuencia. A estos se suman otros indicadores específicos de la calidad del suministro:

• Flicker (Pst y Plt)
• Desequilibrios y asimetrías entre fases
• Distorsión armónica de tensión (THDU), incluyendo el análisis individual de los armónicos
• Eventos de calidad: sobretensiones, huecos e interrupciones

La energía reactiva es otro aspecto que conviene revisar. Tanto un exceso de reactiva inductiva como determinadas cargas capacitivas pueden generar ineficiencias y penalizaciones económicas en la factura. Del mismo modo, las corrientes armónicas producidas por fuentes de alimentación, variadores, iluminación LED, equipos informáticos o sistemas electrónicos pueden distorsionar la red y perjudicar a otros receptores.

La auditoría eléctrica permite, además, conocer otros aspectos de la instalación: consumos energéticos, generación fotovoltaica, distribución de consumos por zonas, evolución mediante KPIs o estado de carga de vehículos eléctricos.

¿Cómo se realizan las mediciones?

Para este tipo de mediciones existen dos enfoques: los analizadores de redes portátiles, pensados para auditorías puntuales, y los analizadores de paneles, que quedan instalados de forma permanente en la instalación. En instalaciones que no disponen de un sistema fijo de supervisión, los analizadores portátiles permiten realizar mediciones en diferentes puntos de la instalación y registrar los parámetros eléctricos durante un periodo determinado.

La duración de la medición dependerá del tipo de instalación y de su actividad. Puede ser suficiente con un día en determinados casos, mientras que otros procesos requieren varios días o incluso semanas para obtener datos representativos. El objetivo es disponer de información objetiva que permita relacionar los eventos eléctricos con el funcionamiento real de la instalación.

Esta información permite responder a preguntas clave:
¿Cuándo aparece el problema?
¿Qué equipos estaban funcionando en ese momento?
¿Se produce de forma recurrente?
¿Procede de la red de suministro o de una carga interna?

Una vez identificada la causa, es posible plantear la acción correctiva adecuada. Cuando lo que se busca no es un diagnóstico puntual sino garantizar la calidad de suministro de forma continua, la solución pasa por un analizador instalado de forma permanente en el cuadro eléctrico.

La solución de Circutor para analizar la calidad de red

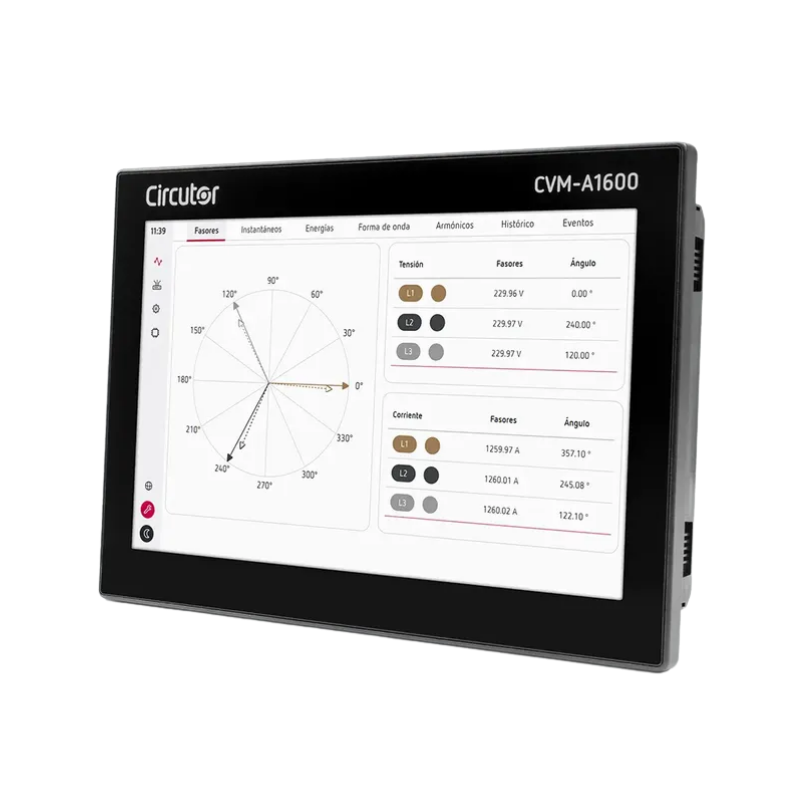

En Grupo Sinelec, como distribuidores oficiales de Circutor, contamos con la solución pensada precisamente para este reto: el CVM-A1600, un analizador de panel para monitorización permanente, que no se limita a medir la red eléctrica, sino que interpreta esos datos y los convierte en información útil para la toma de decisiones. A diferencia de un analizador portátil, que se retira una vez finalizado el periodo de auditoría, el CVM-A1600 queda instalado en el cuadro principal de forma fija, emitiendo informes automáticos y alertando en tiempo real.

Capacidades de medición y diagnóstico:

• Registra perturbaciones como sobretensiones, huecos, interrupciones y transitorios, incluyendo su forma de onda
• Analiza armónicos e interarmónicos hasta el orden 63
• Mide flicker, desequilibrios y distorsión armónica
• Presenta la información con gráficas y tablas de eventos, apoyándose en la curva ITIC para evaluar rápidamente la gravedad de una incidencia

Esta capacidad resulta especialmente útil para detectar si equipos propios de la planta (variadores de frecuencia, SAI o cargadores) están degradando la red y afectando a dispositivos sensibles como PLCs o sistemas de automatización.

Cuenta con certificación Clase A según la norma IEC 61000-4-30 (Edición 3), que garantiza mediciones con la máxima precisión y datos válidos para justificar ante la compañía distribuidora si se cumplen los requisitos de calidad de suministro. Su gran diferencial es la automatización: genera informes conforme a la norma EN 50160, evaluando directamente si los parámetros cumplen los límites establecidos y enviando las conclusiones por correo electrónico o a servidores remotos, sin necesidad de conocimiento normativo especializado.

Para facilitar su manejo en el día a día de la planta, incorpora una pantalla táctil de 8 pulgadas con navegación intuitiva a variables en tiempo real, históricos y eventos. Además, su integración con la plataforma Scout y su módulo Quality Analyst permite centralizar la información de varias instalaciones, correlacionar eventos y priorizar alarmas en tiempo real, bajo una infraestructura certificada en ISO 27001.

Con el CVM-A1600, el análisis de calidad de red deja de ser una herramienta de diagnóstico puntual y se convierte en el punto de partida para una instalación más eficiente, segura y fiable.
