25 Jun Guía definitiva: evita sanciones por energía reactiva capacitiva en tu industria
La gestión de la energía reactiva ha dejado de ser un mero aspecto secundario del mantenimiento técnico programado para convertirse en un elemento crítico de la estrategia financiera y operativa de cualquier instalación industrial o del sector terciario.
Tabla de contenidos
Históricamente, los esfuerzos de los responsables de planta se centraban exclusivamente en mitigar los efectos de la energía reactiva inductiva, provocada principalmente por motores eléctricos, transformadores y grandes cargas magnéticas. Sin embargo, el panorama actual en 2026 exige un cambio de paradigma radical.
Hoy en día, el verdadero reto técnico y económico reside en el control preciso de la energía reactiva capacitiva. Un exceso de ésta en la red no solo se traduce en severas penalizaciones económicas directas en la factura eléctrica, sino que también desencadena ineficiencias operativas ocultas, problemas en la calidad del suministro, sobretensiones destructivas y una preocupante degradación de la infraestructura de distribución.
La constante evolución normativa, sumada al comportamiento cada vez más dinámico y desequilibrado de las cargas modernas, hace imprescindible un enfoque avanzado e inteligente en la gestión del factor de potencia.
El impacto técnico de la energía reactiva en los conductores

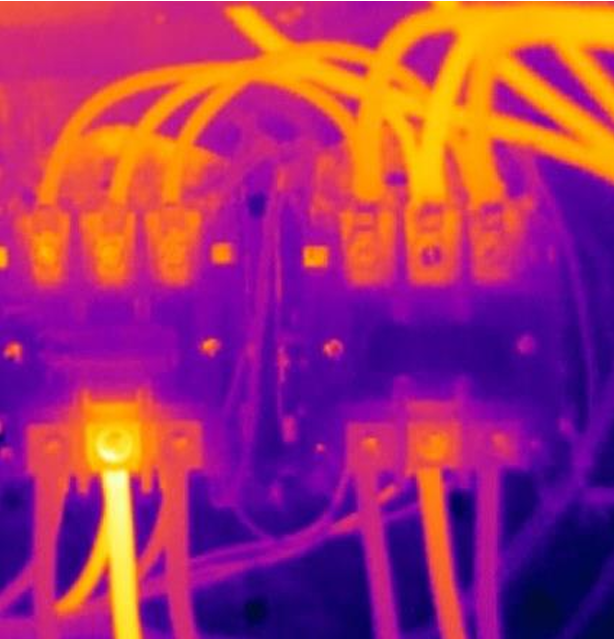

Cuando una instalación maneja energía reactiva, se incrementa la intensidad de la corriente total (corriente aparente) que circula por los cables sin que esta se traduzca en un trabajo útil. Este aumento provoca el sobrecalentamiento del conductor debido al efecto Joule, lo que se traduce directamente en un aumento de las pérdidas originadas en la red de transporte y distribución. Con el tiempo, este exceso continuo de temperatura acelera la degradación y pérdida de aislamiento de los materiales que recubren los cables, reduciendo drásticamente su vida útil y elevando el riesgo de cortocircuitos o fallos estructurales. Al disiparse tanta energía en forma de calor, el sistema se ve obligado a demandar un incremento en la circulación de energía activa para poder compensar esas mermas eléctricas y asegurar que llegue la potencia necesaria a los puntos de consumo. Es precisamente este impacto en la eficiencia general y el peligro latente de provocar la saturación de las redes lo que lleva a normativas como la Circular 3/2020 a penalizar los excesos de reactiva, incentivando así una explotación más racional y segura de la infraestructura eléctrica .
El peligro de las soluciones obsoletas: el mito de la medición monofásica
A raíz de la entrada en vigor de la regulación derivada de la Circular 3/2020 de la Comisión Nacional de los Mercados y la Competencia (CNMC), se estableció un nuevo marco de penalizaciones que afecta directamente a los consumidores conectados a tensiones superiores a 1 kV, incluyendo las tarifas de media y alta tensión, como las actuales tarifas 6.XTD.
El principal cambio radica en la monitorización estricta y horaria de la energía reactiva capacitiva inyectada a la red de distribución durante el periodo tarifario 6 (P6). Este periodo comprende las horas nocturnas, de 00:00 a 08:00 de lunes a viernes, así como las 24 horas de fines de semana y festivos nacionales. En este nuevo escenario regulatorio, cualquier exceso de inyección de energía reactiva capacitiva que provoque un factor de potencia neto inferior a cos φ = 0,98 capacitivo conlleva automáticamente una penalización económica.
En términos porcentuales, el límite permitido establece que el consumo horario de energía reactiva capacitiva (kvarh) debe ser inferior al 20 % del consumo de energía activa (kWh) registrado en esa misma hora. Todo exceso sobre este umbral se penaliza directamente mediante un cargo regulado de 0,05 €/kvarh.
Este fenómeno de exceso de reactiva capacitiva suele producirse especialmente durante periodos de baja actividad industrial o paradas temporales de la planta. Cuando la producción se detiene, el consumo de energía activa disminuye drásticamente. Sin embargo, las líneas de cableado de gran longitud, los filtros de armónicos desintonizados y, sobre todo, los sistemas de compensación tradicionales como las baterías de condensadores fijas o mal reguladas continúan inyectando energía reactiva capacitiva a la red eléctrica, que en ese momento presenta una baja demanda. Como consecuencia, se generan penalizaciones económicas de forma inmediata.
Cómo evitar penalizaciones por energía reactiva capacitiva
La inmensa mayoría de los sistemas de compensación instalados en las últimas décadas se diseñaron bajo un modelo de optimización que hoy resulta obsoleto: la medida monofásica. Estos reguladores tradicionales toman como única referencia la lectura de intensidad de una sola fase (habitualmente la que se asume en el momento del diseño como la más cargada) y asumen erróneamente que las otras dos fases se van a comportar de una forma idéntica.
En el tejido industrial moderno, caracterizado por una proliferación masiva de cargas monofásicas desequilibradas (como servidores informáticos, iluminación LED de gran potencia, sistemas de climatización inverter y líneas de producción automatizadas), medir una única fase es totalmente ineficaz. Si el regulador clásico mide la fase con mayor demanda inductiva, ordenará la conexión de pasos de condensadores de forma trifásica. Esto resolverá la reactiva inductiva en esa fase concreta, pero inyectará de forma masiva un exceso de reactiva capacitiva en las fases restantes que se encontraban menos cargadas o directamente en vacío.
Este desbalance no solo provoca penalizaciones económicas gravosas, sino que eleva la tensión de la instalación por el denominado efecto Ferranti, acorta la vida útil de los componentes electrónicos sensibles, satura los conductores por la circulación de corrientes parásitas y reduce sustancialmente la capacidad disponible real del transformador de potencia de la empresa.
El coste económico oculto en un transformador
Para comprender el impacto real de este desequilibrio en las mediciones, analizamos el caso de estudio de una instalación industrial equipada con un transformador de potencia donde el transformador de corriente (TC) mide únicamente la fase L3 (la de mayor consumo), utilizando una batería de condensadores convencional de control monofásico:
Balance eléctrico de la instalación durante el periodo P6
| Parámetro | L1 | L2 | L3 (fase medida) | Total |
| Potencia activa | 10 kW | 10 kW | 70 kW | 90 kW |
| Reactiva inductiva inicial | 20 kvarL | 20 kvarL | 90 kvarL | 130 kvarL |
| Compensación conectada | 30 kvarC | 30 kvarC | 30 kvarC | 90 kvarC |
| Balance final de reactiva | -10 kvarC | -10 kvarC | +60 kvarL | +40 kvarL |
| Factor de potencia real | 0,70 Cap | 0,70 Cap | 0,76 Ind | 0,91 Ind* |
| Exceso penalizable | 10 kvarC | 10 kvarC | 0 kvarC | 20 kvarC/h |
* El regulador interpreta incorrectamente que la instalación está compensada porque solo mide la fase L3.
Impacto económico mensual
| Concepto | Valor |
| Horas mensuales en periodo P6 | 368 h |
| Exceso acumulado de reactiva capacitiva | 7.360 kvarC·h |
| Penalización aplicada | 0,05 €/kvarC·h |
| Coste mensual total | 368,00 € / mes |
| Coste anual estimado | 4.416 € / año |
Soluciones inteligentes de Circutor
Para mitigar de forma definitiva estos sobrecostes y dotar a la infraestructura de una estabilidad de red óptima, la tecnología de compensación ha migrado de sistemas puramente pasivos a soluciones dinámicas y automatizadas de alta precisión. Marcas de referencia como Circutor lideran esta transición mediante equipos de última generación.
1. Medida real trifásica: el regulador computer SMART III
La primera línea de defensa económica consiste en la sustitución de los viejos controladores monofásicos. El regulador Computer SMART III de Circutor está diseñado bajo una arquitectura de medición real sobre las tres fases de la instalación. Al emular exactamente la lógica de cómputo y discriminación que emplean los contadores fiscales de las distribuidoras de energía, este equipo calcula la necesidad matemática exacta por fase. Si detecta el riesgo de sobreelevación capacitiva en alguna de ellas, detiene de inmediato la inserción de pasos trifásicos indeseados, neutralizando el 100% de la penalización por lecturas erróneas.
2. Generación estática de reactiva: el nuevo SVGm de Circutor
Para entornos industriales complejos donde la variabilidad de la carga se produce en milisegundos (como líneas de soldadura, ascensores, robótica masiva o centros de datos) o donde existe una alta tasa de distorsión armónica, los sistemas basados en contactores y condensadores mecánicos resultan insuficientes. En este escenario, el Generador Estático de Reactiva (SVGm) de Circutor representa el estándar de máxima eficiencia del mercado:
- Compensación dinámica e instantánea: gracias al uso avanzado de electrónica de potencia (inversores basados en IGBTs), el SVGm ofrece un tiempo de respuesta ultra rápido inferior a 20 milisegundos. Regula el factor de potencia de manera continua y progresiva, sin escalones ni retardos temporales.
- Gestión bidireccional fase por fase: el dispositivo cuenta con la capacidad exclusiva de inyectar tanto corriente inductiva como capacitiva de forma simultánea e independiente en cada una de las tres fases, asegurando que el factor de potencia global se mantenga estrictamente en 1,0 sin riesgo de sobrecompensación.
- Inmunidad total a armónicos y sin mantenimiento: al carecer por completo de elementos mecánicos sujetos a desgaste por maniobra (contactores), se erradican los transitorios de conexión. Además, no sufre resonancia por la presencia de corrientes armónicas en la instalación, garantizando una vida operativa drásticamente superior y reduciendo los costes de mantenimiento a prácticamente cero.
El nuevo estándar de competitividad industrial
Hoy en día, la gestión de la energía ya no es un asunto menor de mantenimiento, sino una decisión estratégica de negocio. Adaptar la instalación a las exigencias de la Circular 3/2020 mediante tecnologías de control dinámico fase por fase, como el regulador Computer SMART III o el generador estático SVGm de Circutor, ofrece tres ventajas inmediatas:
- Retorno de inversión (ROI) drástico: elimina penalizaciones que superan los 4.400 € anuales en instalaciones medianas, amortizando el equipo en pocos meses.
- Máxima protección operativa: mitiga sobretensiones y sobrecalentamientos (efecto Joule), blindando la maquinaria sensible contra paradas imprevistas.
- Sostenibilidad real: optimiza la capacidad del transformador y reduce la intensidad energética de la planta.
Confiar la salud eléctrica de una instalación a sistemas de medición monofásicos obsoletos supone asumir un riesgo técnico y financiero innecesario. La compensación inteligente ya no es una opción, sino la vía más eficaz para garantizar la robustez, seguridad y predictibilidad que demanda la industria actual.
En Grupo Sinelec, como distribuidores oficiales de Circutor, ayudamos a las empresas a implementar soluciones avanzadas de compensación y calidad de red adaptadas a los nuevos retos regulatorios y energéticos.
